序言

机械式张网机,其张网面积大,故正确的张网方式,将减低破网率,提高精准度,对机械本身之使用寿命也较长.

张网之网框先依直斜网固定于张网机之可用范围内.(通常以网布之宽度去衡量)夹网夹具每边约3公分,需以网宽减去十公分为佳。

夹网部骤

半自动机器:

1.夹网时先夹纬向左右两边最前端一支夹具,后稍加拉平,平均力手推至经向网夹内侧,(直线网夹必需两边平均),

夹住网布,退开纬向两边夹具,按↑电钮,将网布拉出一定张网距离(高速动作)。

2.打开纬向两边所有须夹网之夹具,之后向左右边各推入一支经向夹具夹住边缘所余之网布,

并将网布带入纬纱式具上。

3.返回机头将左边之横向夹具全部推到底,网布拉直,以最前端那支夹具夹住网布.再向右边做同样动作,

将经向机头夹具打开,平均等距后,把网布拉进网夹内.夹第一支时须用下巴顶上,后一支支顺序夹,

(注意:夹网时必须将网布摊平)放掉横纬向两支夹具,开始经纱拉网,(慢速动作)到达一定拉力后,

以张力计经向方式靠紧夹具测经纱张力。

4.完成经纱拉网后按→←电钮,将横向台面缩进到达可夹网之距离为止(高速动作.高速缩台面时,

注意网框是否会碰及台面或网框大于所须缩进来之台面).纬向之夹具须由后方先夹,

以最后第二支测好距离(通常约15-20公分)夹住,再夹最后一支,最后一支在夹网之前,须用手按下网布,

让网布有多余之空隙,防止拉力过高而破网,单边夹好后另一边也须由后方先夹,后两支夹法与前面相同,

之后每支的夹具夹网前须用手将网布拉紧再夹住,依此类推,完成夹网后,按←→电钮,拉纬纱(慢速)夹网步骤须切实,

不可马虎,网布之抗张力不同，故纬纱建议做两次拉,张力较为稳定。

注意事项:

(1)张网机之电钮,分别为经向进退,快慢速,四种功能,左右纬向快慢速四种功能,顶框升降两种功能及变换前后高低速,

左右高低速开关,共分为四组,每组有一个电子阀控制,不可同时按住同组之两个电钮,亦不可按住动作电钮,

再切换高低速,致造成自动控制阀短路,损坏电子零件。

(2)张网时,切记经纱必须一次拉完成,如拉力不够,纬纱则须放松才可再拉经纱。

(3)等待回缩之目的是充份让网纱平均释放压力,以达张力平均之目的,建议回缩时间,以22牛顿为3-5分钟,

25-26牛顿为10-15分钟,纬纱建议做两次拉网,可减低破网率及提高张力平均度。

全自动拉网机操作方式:

1.经纱:将直向之拉网轴返回机头,网纱须经由缩网连杆中间穿过,往上拉,(经向夹具先平均距离),

将网布平均夹住,按↑高速往后拉到底,机头之网布须看两边是否平均,把网布卷紧,开伸缩开关,

将网布由伸缩连杆带进来,开夹具夹板开关,自动夹具会一次全部夹住,拉经纱,步骤与半自动同.

经纱拉到所须张力后,将两边自动夹具开关打开,缩台面到一定距离时,将夹具一次全部夹住,

进行纬纱拉网动作。

2.所有机械张网机,必须由专人操作,切勿乱按开关作乐,一但碰撞时,请先检查受损情形,

如有怪声音产生或动作不顺畅时,请勿继续使用,须赶快找专业人员维修,勿勉强使用致机器故障严重,维修困难。

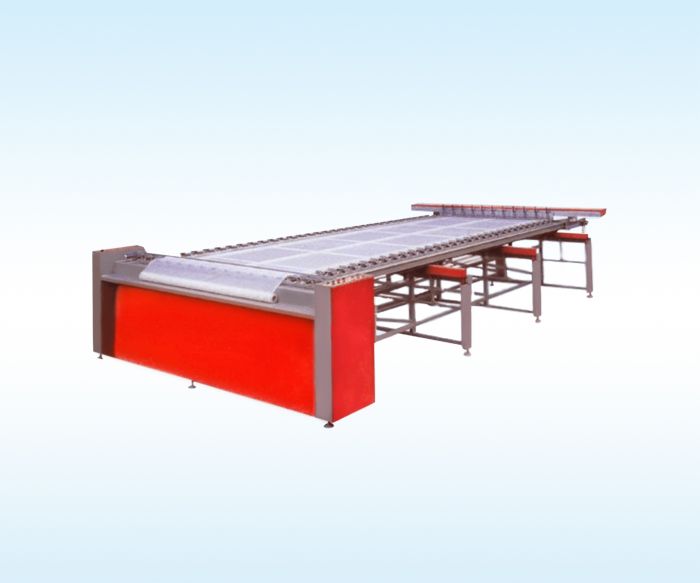

张网机特性:

1．机台台面大小可以变化,升降高低可以调整.

2．经纬纱独立分开拉网,有快慢两段速度可以选择.单一网版可以多次重复拉伸.

3．适用特多龙网布及各类网布. 拉力平均,张力稳定,可有效防止破网产生.张力误差值正负1牛顿以内.

4．夹具使用双把式夹头,能更有效的夹住网布,防止脱网,并加强改良以往单把夹具之缺点,使其寿命增长,维修更简便.

5．快慢速脱离器采用新规格气缸脱离,改善以往使用电磁脱离产生的噪音,使厂内噪音明显改善.

机器规格:

机器规格尺寸:620x257x100CM  重量:约1500KG

安装场地需求:机台长度跟宽度100CM =705x350CM(人员走动空间)

使用者夹网高度: 90-95CM      四面手动夹具

最大可张网面积:160 x 450CM   (拉网后伸缩距离视网布而定,一般经纱拉网后距离延伸约10-20CM,

纬纱大部份延伸约10CM以内.

最大承受张力(NT): 50NT

电源相数: 3相  电压: 380V 容量:2KW  额定电流:10A 马力:3HP

机台无熔丝开关规格: 3P30A  需用空压系统压力:约5KG

配件: 25CM夹具36支、20CM机头夹具9支、20CM立式夹具9支、15CM夹具5支
