AZOCOL POLY-PLUS S/3感光乳剂
AZOCOL POLY-PLUS S/3 是用于生产高质量，耐水及耐溶剂的模版。AZOCOL POLY-PLUS S/3X 特别适于印刷溶剂性及水性的油墨，如水性保护漆，水性的丙烯酸油墨或水性压敏胶。高度解像力和清晰度。

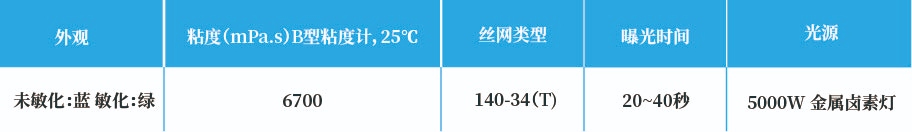

敏化用 DIAZO NR.1
涂布

一般涂布网版是由印刷面开始把网孔填充，然后从胶刮面涂布以建立膜厚，如2-1，2-2，2-3，…。若使用 KIWOMAT 涂布机上乳剂，效果会更佳，因为它能达到均匀及复制膜厚的效果。
干燥

在曝光前，膜版应干透以达到最好的效能。干燥宜在无尘及空气流通的干燥箱内进行，而温度控制在 35-40 °C 之间。 若以室温干燥，其耐印力会降低，亦对周围的湿度比较敏感而产生不良的影响。
曝光模版的形成是以紫外光把不需要印刷的部位使膜层固化。宜在波长 350-420 nm 的蓝光化灯下曝光，但最佳效果是用金属卤素灯。
由于许多因素均会影响膜层固化所需的曝光时间，故这里无法提供绝对时间值。为取得最佳复制效果，应用分级式曝光法。如要达到最佳耐印力，应选择最长曝光时间而又能复制细微图形。这对印刷水性油墨很重要，因加长曝光时间能提高耐印力。
例：
光源：5000 W 金属卤素灯，距离 1 米。以不锈钢刮槽涂布，如 2 次于印刷面，2 次 (2-2) 或 4 次 (2-4) 于胶刮面。
丝网 涂布方法 平均曝光时间
140-34(T)White 2 - 2 / 2 - 4 25 秒 / 40 秒
140-34(T)White 2 - 2 / 2 - 4 50 秒 / 80 秒
100-40(T)White 2 - 2 / 2 - 4 30 秒 / 60 秒
100-40(T)White 2 - 2 / 2 - 4 60 秒 / 120 秒
修饰/封网 若要修饰或封网宜用 KIWOFILLER 系列的产品。当印刷水性油墨宜用水系产品，干燥后起抗水作用。脱除时用 PREGASOL 产品系列配合高压喷水喷洗即可。如需更详细资料，请 KIWO 或您L POLY-PLUS S-RX 用 PREGASOL 产品系列一般很容易脱除。脱膜后，如网版上有残余的油墨或鬼
